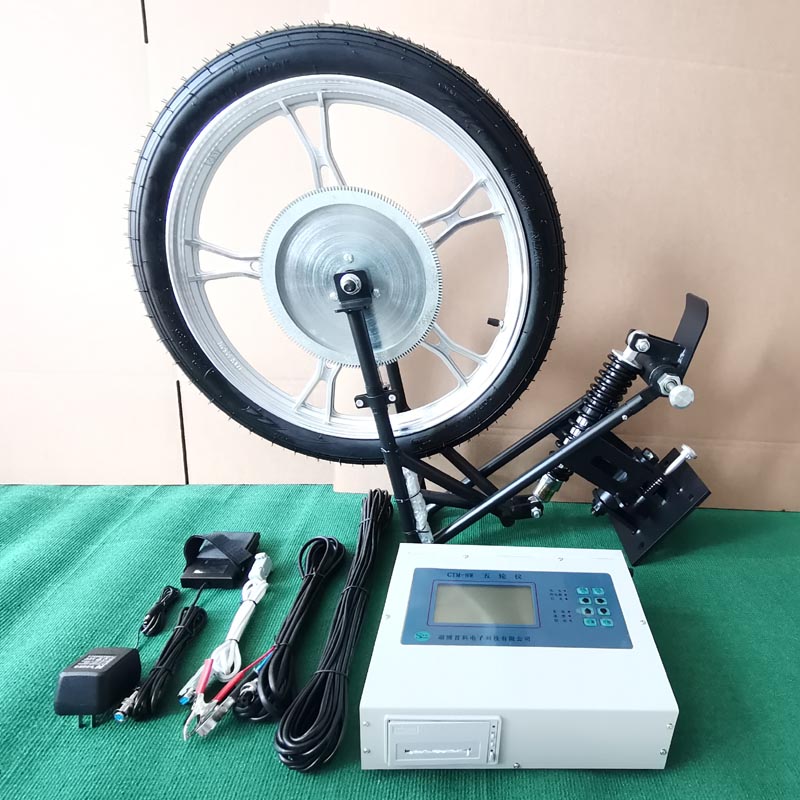

CTM-8W 五輪儀(配輪式速度傳感器)
一、概述
CTM-8W 五輪儀是以高性能微型計算機為核心配合第五輪速度傳感器進行車輛速度、距離、時間、制動性能等參數測試的智能化儀器,大屏幕液晶顯示,中文界面,數據/曲線實時顯示。內置微型打印機,測試結果自動存儲,關機后數據不丟失。標準RS232聯網接口,可配套系統機或筆記本電腦方便地對數據進行二次分析處理或存儲。

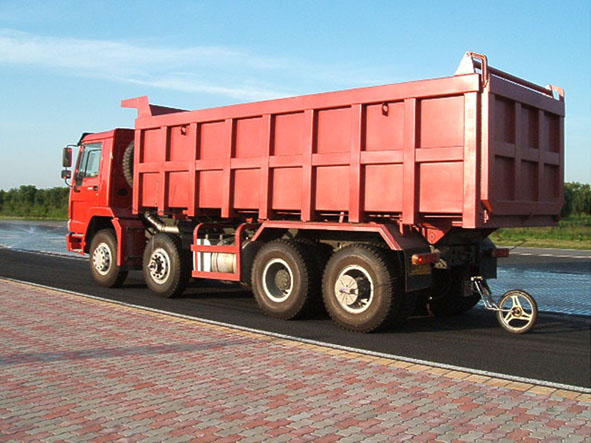

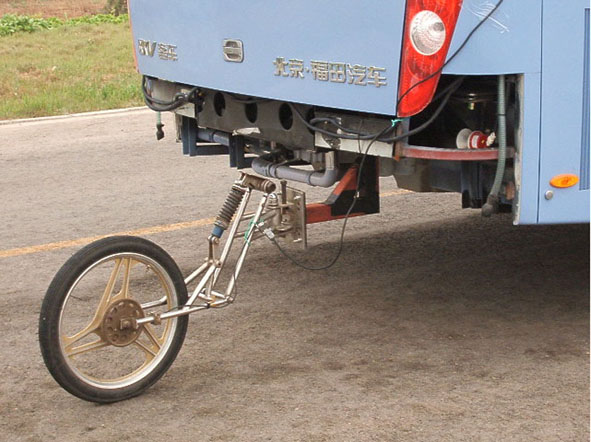

第五輪儀是機動車檢測站、大專院校、農機鑒定站及研究所的檢測設備。掛車,半掛車、改裝車、大貨車、工程車、拖拉機等生產企業理想的檢驗設備。
二、主要測試項目
1.牌號輸入:國內標準牌號輸入(漢字、字母、數字)
2.車型選擇:按照GB7258-2017《機動車運行安全技術條件》設定標準車型,內置標準數據。
3.滑行試驗:滑行初速、滑行距離、滑行時間
4.制動試驗:制動初速、制動距離、制動時間、協調時間、最大減速度、平均減速度、MFDD
5.車速實驗:試驗距離、試驗時間、平均車速、最低穩定車速、最高穩定車速。
6.加速試驗:加速距離、加速時間、加速末速以及換檔開始和結束時的速度、距離、時間
7. 里程試驗:累計測試里程、累計測試時間、最高測試車速。
8. 時間設置:儀器內置實時時鐘,自動記錄試驗日期。
三、技術性能指標
● 系統功耗:15W
● 雙電源配制:內置DC10.8V鎳氫充電電池/外接DC12V汽車電瓶
● 標準9針RS232接口:波特率9600,數據位8位,停止位1位,無校驗。
● 使用溫度:-10-50℃
● 環境濕度:< 80%
● 主機尺寸:370 X 260 X 90 mm
● 主機重量:4 kg
序號 | 項 目 | 范 圍 | 分辨率 | 精度 |
1 | 速 度 | 0~120 km/h | 0.1 km/h | 1% |
2 | 距 離 | 0~99999.999 m | 1 cm | 1% |
3 | 時 間 | 0~9999.9999 s | 0.1 ms | 0.5% |
4 | 減速度 | 0~9.99 m/s 2 | 0.01 m/s 2 | 1% |
5 | MFDD | 0~9.99 m/s 2 | 0.01 m/s 2 | 1% |
詳細操作使用請參照《五輪儀使用手冊》。
